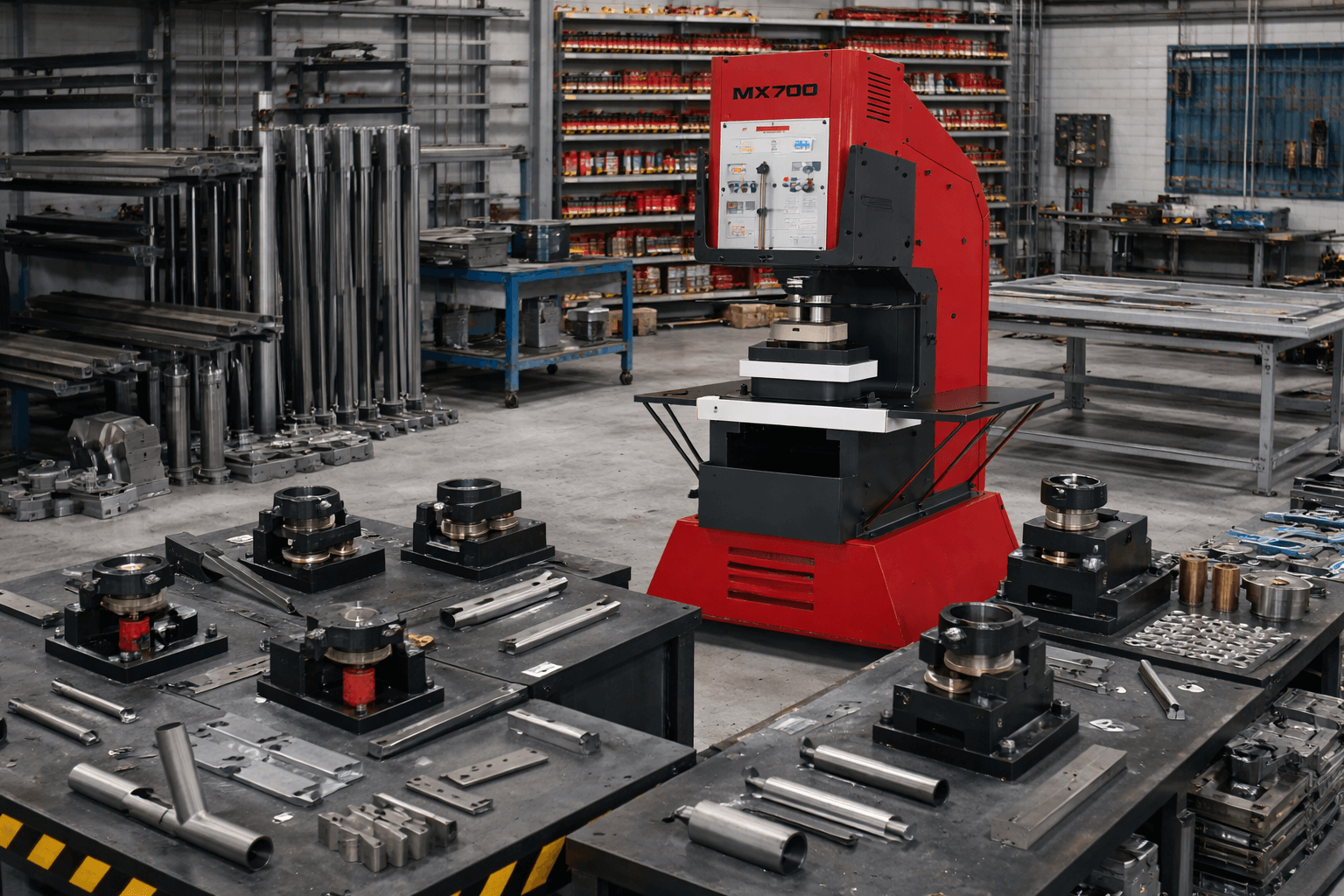

Möjligheter med en vertikal 70-tons press

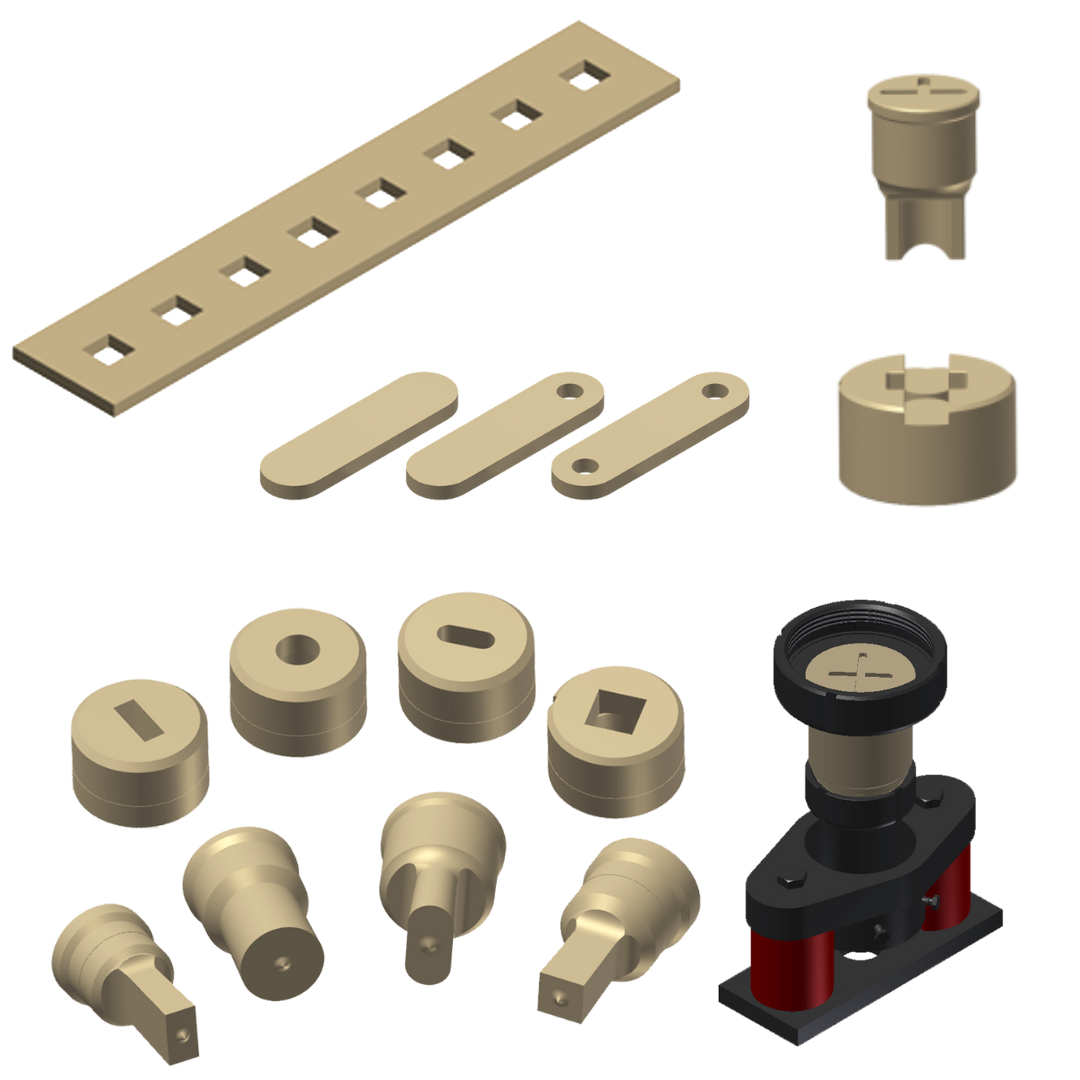

Pressning av hål och öppningar i metall
Pressning av hål och öppningar i plåt och plattstål med hjälp av olika stansar, matriser och hjälpverktyg. Även om flera olika verktyg används är slutresultatet alltid detsamma – exakta, rena och repeterbara hål samt formade öppningar enligt kundens behov.
Det är möjligt att pressa runda, fyrkantiga, rektangulära och ovala öppningar samt att tillverka plattstålskomponenter med raka eller rundade ändar, med eller utan hål. Vi använder en specialutformad extractor som håller plattstålet stadigt på plats under pressningen och förhindrar deformation även vid tjockare material.
Vad som kan göras med dessa verktyg:
-
Pressning av hål och öppningar i plåt och plattstål
-
Tillverkning av runda, fyrkantiga, rektangulära och ovala hål
-
Framställning av plattstålsdetaljer med rundade ändar
-
Serieproduktion av detaljer med jämn och konsekvent kvalitet
-
Noggrann och deformationsfri stansning
Tekniska möjligheter:
-
Maximal tjocklek på plattstål: upp till 15 mm
-
Brett urval av standardstansar och matriser
-
Möjlighet att tillverka hål i specialmått och specialformer
-
Varje presslag ger en detalj med exakt längd och form
Detta är en idealisk lösning när snabb, exakt och ren pressning av hål krävs, utan borrning eller omfattande efterbearbetning. Resultatet är professionellt utseende detaljer som är direkt redo för vidare svetsning, montering eller ytbehandling.
Vi har ett väl tilltaget urval av stansar för olika typer av hål på plats. Om du behöver något som inte finns tillgängligt direkt, tar tillverkningen av en specialstans cirka 2 veckor.
Metallbockning med press
Olika möjligheter för metallbockning med bockningsmatriser som är avsedda för exakt bockning av plåt och plattstål. Verktyget lämpar sig för bockning av detaljer upp till 350 mm i längd och gör det möjligt att arbeta med olika materialtjocklekar tack vare ett justerbart V-spårsystem.
Matrissen är utrustad med en 88° stans samt flera utbytbara/justerbara V-öppningar som ger flexibilitet och precision vid olika bockningsarbeten. V-öppningens storlek beror på vilken inställningsplatta som används och väljs utifrån materialets tjocklek.
Huvudsakliga egenskaper:
-
Maximal bockningslängd: 350 mm
-
Maximal materialtjocklek: upp till 20 mm
-
Stansvinkel: 88°
-
Justerbara V-öppningar: 120 mm, 80 mm, 60 mm, 40 mm, 30 mm och 16 mm
Användningsområden:
Lämplig för bockning av plåt och plattstål inom produktion, metallverkstäder och industriella tillämpningar där ett robust, hållbart och mångsidigt bockningsverktyg krävs. Det justerbara systemet möjliggör snabb inställning efter materialtjocklek och säkerställer ett jämnt och högkvalitativt bockningsresultat.

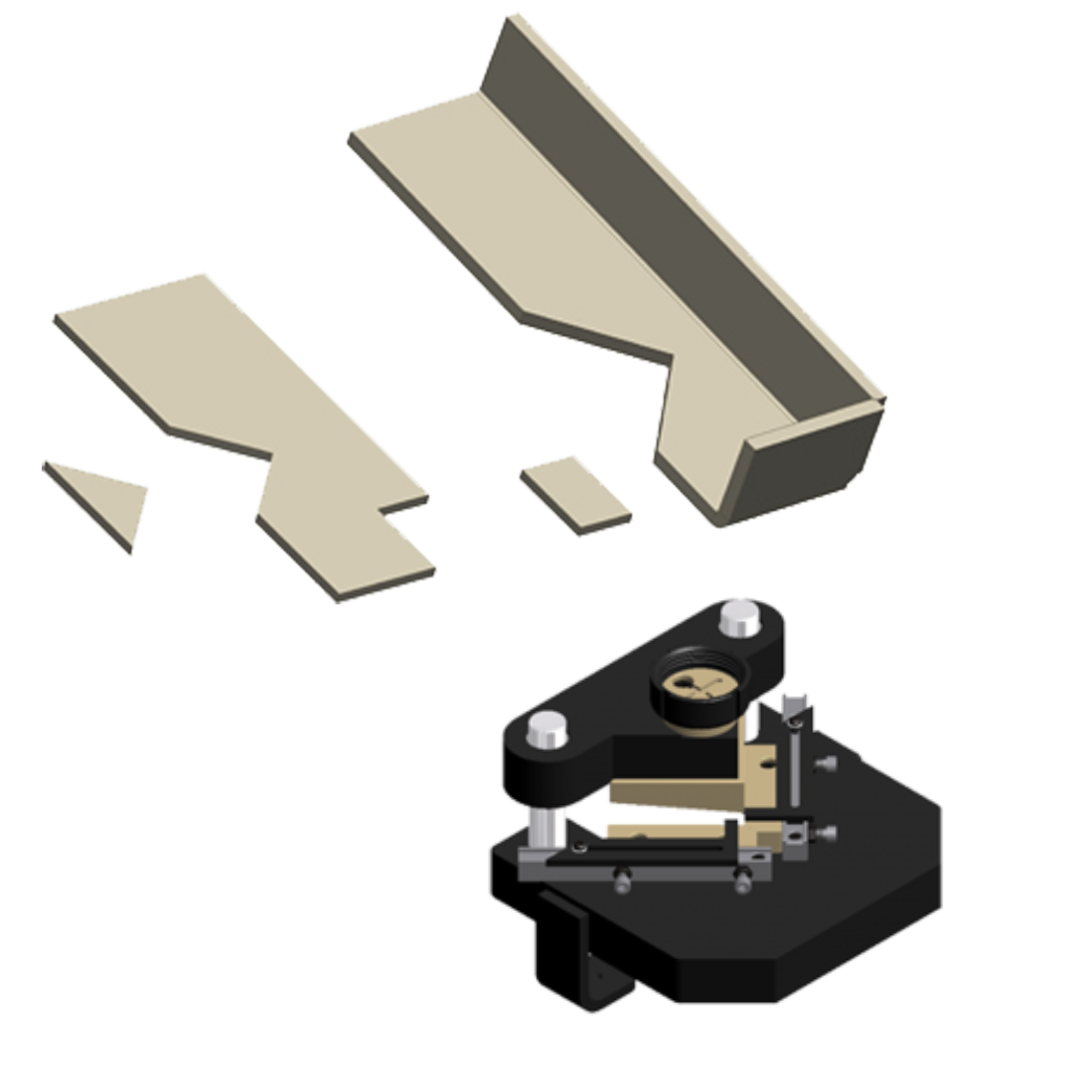

Hörnskärare för plåt
Den justerbara Stripper die 90° är ett professionellt skärverktyg avsett för exakt utskärning och formning av plåt, vinkelstål och andra profilmaterial. Verktyget möjliggör ett fast 90-gradigt snitt och är justerbart upp till 150 × 150 mm, vilket gör det mycket mångsidigt vid tillverkning av olika detaljer.
Tack vare den robusta konstruktionen och den precisa styrningen lämpar sig verktyget för repetitiva arbetsmoment och höga belastningar. Stripper-funktionen säkerställer att materialet separeras rent och kontrollerat efter skärningen, vilket minskar deformation och förbättrar snittkantens kvalitet.
Vad man kan göra med detta verktyg:
-
Utskärning av plåt och vinkelprofiler
-
Formning av exakta 90°-hörn
-
Efterbearbetning och justering av kanter och hörn
-
Snabb och jämn bearbetning av seriedetaljer
Var denna tjänst används:
-
Metallverkstäder och produktionsföretag
-
Svets- och konstruktionsarbeten
-
Maskinbyggnad och tillverkning av metallprodukter
-
Industriell serieproduktion där precision och hastighet är avgörande
Tekniska data:
-
Maximal skärkapacitet: 150 × 150 × 8 mm
-
Justerbar skärvinkel: upp till 90°

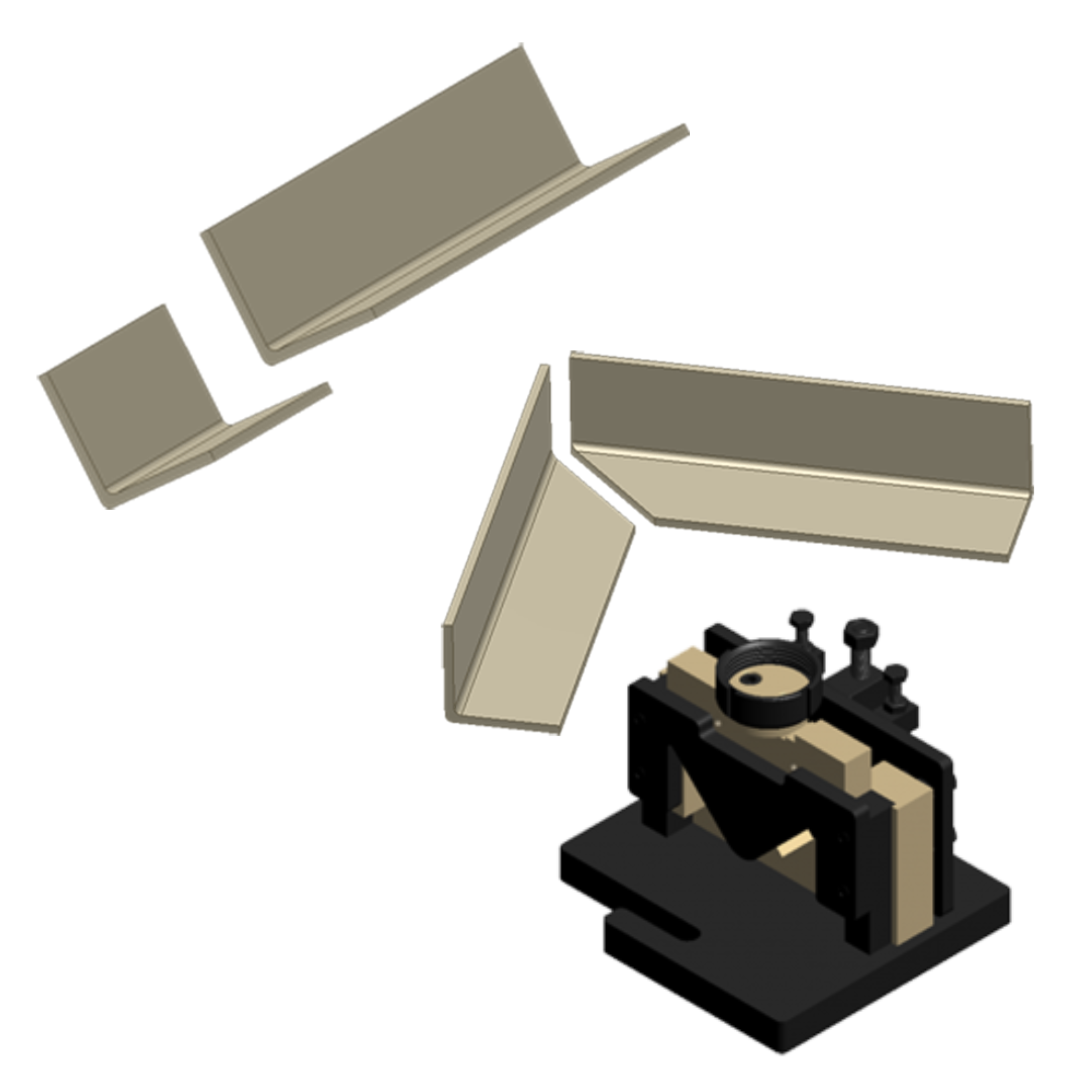

Skärning av vinkelprofil
Ett professionellt verktyg för skärning av vinkelprofiler, avsett för användning i press, möjliggör kapning av vinkelstål i både 90° och 45°, vilket är avgörande vid tillverkning av högkvalitativa ramkonstruktioner och svetsade detaljer.
Verktyget är specifikt utformat för att dela vinkelprofilen med rena och exakta snitt, så att delarna senare passar perfekt ihop. Detta minskar behovet av efterbearbetning avsevärt och snabbar upp svetsarbetet.
Vad detta verktyg möjliggör:
-
Skärning av vinkelstål i 90° och 45°
-
Förberedelse av delar för ramar, bärande konstruktioner och stommar
-
Tillverkning av svetsklara detaljer
-
Serieproduktion av detaljer med exakta vinklar
Tekniska möjligheter:
-
Maximal rak kapning: 80 × 80 mm
-
Maximal vinkelsnitt (45°): 50 × 50 mm
-
Exakt och repeterbart skärresultat
Detta är en idealisk lösning för dem som behöver exakt kapade vinkelprofiler för att snabbt och med hög kvalitet montera ramar, konstruktioner eller andra svetsade metallprodukter. Exakta snitt ger bättre passform, starkare svetsfogar och ett professionellt slutresultat.
Formning av rörändar i blad- / spjutform
Formning och kapning av rörändar med verktyget Arrow tooling for pipes. Med detta verktyg är det möjligt att platta till och skära röränden i en pil- eller spjutform, vilket ger ett jämnt, symmetriskt och visuellt korrekt resultat i ett enda arbetsmoment.
Verktyget lämpar sig för både runda och fyrkantiga rör och är justerbart för olika rördimensioner. Detta gör tjänsten särskilt praktisk för tillverkning av dekorativa och konstruktiva metalllösningar.
Vad man kan göra med denna tjänst:
-
Tillplattning och formning av rörändar i blad-/spjutform
-
Dekorativ kapning av runda och fyrkantiga rör
-
Serieproduktion av identiska detaljer
-
Tillverkning av estetiska och funktionella rörändar
Var denna tjänst används:
-
Formning av ändar på metallstaket och grindstolpar
-
Tillverkning av räcken och säkerhetskonstruktioner
-
Dekorativa metallkonstruktioner och -detaljer
-
Trädgårdsmöbler, skärmtak och metallramar
-
Projekt där röränden ska vara både visuellt färdig och hållbar
Tekniska möjligheter:
-
Rördimension: 10 × 2 mm
-
Rördimension: 30 × 2 mm
-
Lämplig för olika rörprofiler
Professionellt och repeterbart resultat som är svårt att uppnå med manuell kapning. En idealisk lösning för tillverkare av staket, grindar och räcken samt metallverkstäder som värdesätter både arbetshastighet och ett estetiskt slutresultat.
Kapning av metall (rund- och plattmaterial)
🔧 Möjligheter
Kapning av rundstål
-
Diameter: 3–35 mm
-
Rent och rakt snitt
-
Lämplig för både enstaka detaljer och serieproduktion
-
Idealisk för tillverkning av tappar, axlar, distanser och fästdetaljer
Kapning av plattmaterial och plåt
-
Maximal skärkapacitet: 200 × 20 mm
-
Materialtjocklek: 0,8–20 mm
-
Lämplig för kapning av plattstål, bandmaterial och plåt
-
Exakt längd, minimal efterbearbetning
